کلید اتوماتیک اشنایدر - ساختار کلید اتوماتیک

بالغ بر ۶۰ سال تجربه طراحی و تولید نوآورانه و قابل اعتماد تجهیزات حفاظتی از جمله کلید اتوماتیک کمپکت مدل NSX و NSXm توسط شرکت اشنایدر الکتریک، از پارامترهایی است که باعث شده کلیدهای کمپکت اشنایدر همواره مورد انتخاب صنایع و صنعت گران حوزه برق قرار گیرد.

کلید اتوماتیک اشنایدر با بهره از نوآوری در عین برخورداری از فناوری های روز دنیا و طراحی ارگونومیک با ابعاد مناسب، دامنه جریان و قدرت قطع جامع و بهینه تمام نیازهای حفاظت در صنعت برق را پوشش می دهد.

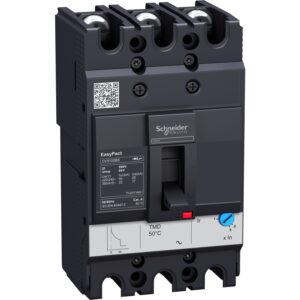

کلید اتوماتیک اشنایدر الکتریک یا کلید کمپکت (Molded Case Circuit Breaker) از انواع کلیدهای الکترومکانیکی فشار ضعیف است که وظیفۀ حفاظت، قطع یا وصل مدار الکتریکی را بر عهده دارد. کلید اتوماتیک اشنایدر توان قطع و وصل جریان نامی و همچنین قطع و وصل جریان اتصال کوتاه و اضافه بار را دارد. ساختمان داخلی کليد اتوماتیک کمپکت اشنایدر از سه کنتاکت اصلي (قدرت)، کنتاکت فرعي (کمکي) و کنتاکت جرقه گير تشکیل شده است. این کلیدها در دو ردۀ سه پل و چهار پل و رنج جریان ۱۶ تا ۱۶۰۰ آمپر تولید می شوند و لوازم جانبی کلید اتوماتیک شامل رله های شنت تریپ و آندر ولتاژ، کنتاکت کمکی و واحد حفاظت میکرولوجیک است. کمپکت ها قدرت قطعی برابر با ۲۵ کیلو آمپر، ۳۶ کیلو آمپر، ۵۰ کیلو آمپر و ۷۰ کیلو آمپر دارند.

واحد حفاظتی حرارتی – مغناطیسی در کلیدهای اتوماتیک کمپکت اشنایدر با استفاده از رله حرارتی یا بی متال جهت حفاظت اضافه بار و با قابلیت تنظیم ۷۰ تا ۱۰۰ درصد جریان نامی کلید و هم چنین استفاده از سیم پیچ مغناطیسی به منظور حفاظت در برابر اتصال کوتاه عمل می کند.

ساختار کلید اتوماتیک
ساختمان داخلی کلید اتوماتیک از سه کنتاکت اصلی (قدرت)، کنتاکت های فرعی (کمکی) و کنتاکت های جرقه گیر تشکیل شده است. شناخت و انتخاب درست کلید اتوماتیک در طراحی و بهره برداری از سیستم های الکتریکی بسیار مهم است. جنس بدنۀ کلید اتوماتیک اشنایدر ( کلید کمپکت ) از قالب های تزریقی بسیار مستحکم ساخته شده است.

از جمله خصوصیات کلید اتوماتیک اشنایدر کوچک بودن ابعاد و پشتیبانی از حفاظت های لازم مدار در یک کلید است و یکی از مهمترین معایب آن عدم دسترسی آسان برای سرویس و تعمیر کلید است.

از قابلیت های کلید اتوماتیک می‌توان به موارد زیر اشاره کرد :

حفاظت های موتوری
حفاظت تجهیزات فشار ضعیف در بخش مسکونی، اداری، تجاری و ساختمان های صنعتی
دارای قابلیت اندازه گیری، پردازش و نمایش اطلاعات روی صفحه نمایشگر کلید یا روی درب تابلو
مدیریت تأسیسات الکتریکی با ارتباط به نرم افزارهای مانیتورینگ در شبکۀ مدباس ( Modbus)
